PENGANTAR

Telah dicatat bahwa ketika saluran transmisi tidak diakhiri dengan benar, maka gelombang yang dipantulkan ada di garis. Ini dapat menyebabkan kesulitan, tergantung pada aplikasi di mana garis tersebut digunakan. Untuk menghilangkan pantulan ini, pencocokan impedansi sering digunakan. Beberapa manfaat dari pencocokan adalah :

Saluran transmisi mentransmisikan daya yang diberikan dengan tegangan puncak yang lebih kecil, dan akibatnya ada kemungkinan kurang dari flahover pada nilai-nilai besar kekuasaan.
Impedansi input tetap pada nilai Z₀dalam garis "datar" ketika frekuensi berubah (yaitu, tidak ada distorsi modulasi frekuensi).
Garis non-resonant tidak cenderung "menarik frekuensi" generator dari nilai nominalnya. Garis resonansi memiliki komponen reaktif variabel dengan pergeseran frekuensi yang mencerminkan ke dalam sirkuit keluaran generator.

Ketika memaksimalkan transfer daya dari generator ke beban, bagaimanapun, pertimbangan tambahan harus diperhitungkan. Sebagaimana terbukti dalam sebagian besar buku teks sirkuit-teori pengantar, daya maksimum ditransfer ke beban seperti yang ditunjukkan pada Gambar. 6-1 ketika impedansi beban adalah konjugasi kompleks dari impedansi generator. Yaitu, ketika

R_R₌R_G

X_R₌–X_G

Gambar. 6-1 Generator dengan muatannya.

Jadi, untuk mendapatkan transfer daya maximum dari generator ke beban dan tanpa refleksi, bagian pencocokan yang cocok atau trafo impedansi harus ditempatkan di generator dan titik-titik beban dalam sistem transmisi. Gambar 6-2 menunjukkan sistem transmisi kerugian rendah yang cocok dengan benar. Untuk kasus seperti itu, Z₀ adalah nyata dan impedansi pada setiap titik adalah konjugat ketika melihat ke arah yang berlawanan.

Gambar. 6-2 Generator saluran transmisi yang cocok.

6.1.TRANSFORMATOR SEPEREMPAT GELOMBANG

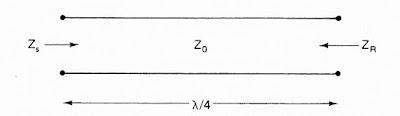

Transformator seperempat gelombang terdiri dari saluran transmisi λ/4 panjang, seperti ditunjukkan pada Gambar 6-3. Dari persamaan (3-54) kita dapat menemukan impedansi masukan dari saluran transmisi gelombang kuartal tanpa-kehilangan yang diakhiri dengan impedansi Z_R. Jadi, sejak α = 0,

Gambar. 6-3 Transformator gelombang-kuartal

Dimana 0 telah diganti dengan cos βl dan 1 telah diganti untuk sin βl. (Catatan : βl =

2π/λ x λ/4 = π/2.)

Jika impedansi beban (Z_R = R_R) dan impedansi karakteristik dari garis
gelombang perempat adalah nyata, impedansi masukan Z_s juga nyata dan
sama dengan

6.2 TUNER STUB SINGLE

Tuner single stub yang diilustrasikan pada Gambar 6-7 terdiri dari bagian transmisi hubung
singkat atau pendek yang dilewatkan sepanjang garis utama beberapa jarak I₁dari beban. Meskipun

sederetan seri akan secara teoritis layak, sulit, jika tidak mustahil, untuk memasukkan dalam garis

koaksial; dan karenanya tidak akan dikejar di sini. Juga, hubung singkat lebih disukai daripada

rangkaian terbuka, karena terbuka sejati hampir tidak mungkin dicapai, karena radiasi dari ujung

terbuka. Jarak keduanya dari beban ke stub I₁ , dan panjang rintisan I₂, harus bervariasi.

Gambar. 6-4 Tuner rintisan tunggal

Komputasi untuk tuner rintisan tunggal mudah dibuat dengan menggunakan diagram Smith.
Karena koneksi paralel antara stub dan garis yang terlibat penerimaan lebih mudah digunakan
daripada impedansi, karena penerimaan secara paralel dapat ditambahkan secara tepat.

Seperti yang telah dijelaskan pada Bagian 3-7, saluran transmisi yang tidak dikontrak lossless
hanya menyumbangkan reaktansi atau komponen suseptansi. Mengacu pada Gambar 6-7, untuk

kecocokan yang tepat, penerimaan yang Y₃= Y₃/Y₀harus sama dengan kesatuan. Karena

rintisan hanya menambahkan susunan, penerimaan yang dinormalisasi Y₁harus berbeda dari Y₃oleh

susunan yang dinormalisasi saja. (Huruf kecil mengacu pada nilai yang dinormalisasi.) Panjang I₁

dipilih sehingga penerimaan yang dinormalisasi Y₁memiliki bagian nyata yang sama dengan kesatuan.

Artinya, melihat ke arah beban pada titik rintisan, pengakuan yang tidak disahkan itu terpaksa terjadi

dimana b adalah susunan yang tidak diinginkan. Panjang rintisan korsleting (Gambar 6-8)
kemudian disesuaikan sehingga komponen susunan yang dinormalisasi dari Y₁, yaitu, jb, dibatalkan.

6-4 DOUBLE STUB TUNER

Tuner double stub adalah jaringan yang cocok yang terdiri dari dua stub yang dapat diatur yang tetap

pada posisinya di saluran transmisi. Seringkali dalam prakteknya, kapasitor mika kecil, yang dapat

dianggap sebagai panjang pendek dari saluran transmisi sirkit terbuka, dihubungkan ke ujung-ujung

panjang garis stub yang telah ditentukan untuk memungkinkan beberapa "tweaking" kecil di lapangan.

Meskipun jarak tanamnya tidak kritis, ganjil panjang gelombang kedelapan akan cocok dengan

berbagai macam impedansi. Dalam contoh kami, kami akan menggunakan pemisahan rintisan A. 8

seperti ditunjukkan pada Gambar 6-12. Untuk yang tepat

Gambar 6-5 Tuner Double Stub

cocok, input masuk normal ke kiri persimpangan 2-2 harus bersatu. Karena rintisan 2 menambah

kerentanan hanya pada garis, pemasukan yang dinormalisasi ke kanan persimpangan 2-2 harus dalam

bentuk l + jb. Oleh karena itu, masuk ke kanan dari persimpangan 2-2 harus muncul pada lokus

konduktansi ternormalisasi 1, seperti yang ditunjukkan oleh lingkaran putus-putus A pada bagan

Smith pada Gambar 6-13. Transformator yang dibentuk oleh panjang gelombang satu-delapan dari

garis antara 2-2 dan 1-1 akan mengubah semua admittances yang terletak pada lingkaran A ke titik

pada lingkaran B, yang menggantinya seperdelapan panjang gelombang terhadap beban dari lingkaran

A. Oleh karena itu ,

Gambar 6-6 Lokasi penting untuk rintisan ganda.

jika rintisan 1 berhasil dalam mentransformasikan inpu t adm ittance dari garis dan memuat
di sebelah kanan persimpangan 1-1 menjadi admittance yang akan merencanakan pada lingkaran B,

garis panjang gelombang kedelapan akan semakin mengubah t masuk menjadi sebuah nilai hanya di

sebelah kanan juncti pada 2-2, yang akan merencanakan di lokus lingkaran A dan akan memiliki atau

malit admittance dari Y / Y 0 = l + jb. Stub 2 harus menyediakan pembatalan dari komponen yang

rentan, + Jb.

6-5 EXPONENTIAL TAPER

Exponentilly tapered line adalah garis di mana impedansi karakteristik e bervariasi secara eksponensial
sepanjang panjangnya. Jika lancip per panjang gelombang kecil, garis seperti itu dapat memberikan

transformasi impedansi yang relatif tidak peka terhadap frekuensi. Garis yang secara eksponensial

meruncing seperti ditunjukkan pada Gambar 6-18 dapat memiliki induktansinya dan

Gambar. 6-7 Exponentially tapered line.

kapasitansi per satuan panjang pada setiap titik x dinyatakan sebagai

Di mana L (0) dan C (0) adalah nilai pada ujung sempit dan δ menunjukkan laju taper. Mengacu

kembali ke persamaan (3-18), impedansi karakteristik dapat diekspresikan sebagai


Untuk aline panjang 1, rasio transformasi T, dapat didefinisikan sebagai




dimana Z₀ (l) = karakteristik impedansi pada ujung impedansi tinggi

            Z₀ (0) = karakteristik impedansi pada ujung impedansi rendah



tetapi melemahkan sinyal di bawah frekuensi ini. Frekuensi putus diberikan oleh



dimana c = kecepatan cahaya

            ϵ_r = konstanta dielektrik relatif dari saluran transmisi

Hermawan Setyo Zunanto

1731130085

Naufal Ananta Rachman

1731130065

Yulia Milana Fajriah

1731130050
