TRANSIEN PADA LINE TRANSMISI LOSSLESS

2.1 KONSTAN YANG DIDISTRIBUSIKAN JUMLAH TRANSMISSION LOSSLESS

Untuk menentukan tegangan dan arus sepanjang saluran transmisi, kita harus menetapkan karakteristik listrik atau ekuivalen listrik dari saluran tersebut. Dua parameter terpenting dari saluran transmisi (satu-satunya parameter yang dipertimbangkan dalam garis tanpa rugi) adalah induktansi dan kapasitansi. Arus di garis membentuk fluks magnetik di sekitar konduktor, yang pada gilirannya menginduksi tegangan di konduktor (familiar L di/dt) ·

Induktansi terdistribusi diwakili oleh simbol L, memiliki henries per unit panjang garis. Kapasitansi, yang juga didistribusikan (pikirkan garis sebagai dua pelat sejajar) diwakili oleh C. Ini diukur dalam satuan farads per satuan panjang line.

Skema sederhana dari L dan C terdistribusi diberikan pada Gambar 2-1. Sebagai gelombang tegangan arus (atau gelombang elektromagnetik c) berjalan di jalur transmisi, arus harus mengalir melalui induktor dan tegangan harus diatur di seluruh kapasitansi didistribusikan.

Gambar 2-1 Rangkaian ekuivalen dari garis ion transmis lossless

2-2 TRAVELING GELOMBANG PADA LINE TRANSMISI YANG LUAR BIASA

Konvensi yang digunakan ketika berhadapan dengan tegangan dan arus pada saluran transmisi sedikit berbeda dari yang digunakan pada teori sirkuit dua-port. Tegangan dianggap positif ketika terminal atas atau timbal berada pada potensi yang lebih positif daripada timah yang lebih rendah, dan arus yang diambil menjadi positif ketika melakukan perjalanan dari generator ke beban. Ini diilustrasikan pada Gambar. 2-2, di mana sub skrip S dan R mengacu pada akhir pengiriman dan ujung penerima, masing-masing.

Gambar 2.2 Konvensi digunakan dalam teori saluran transmisi.

Seringkali, ketika sebuah sumber diterapkan pada garis seperti itu, dua gelombang berbeda hadir, yang disebut gelombang insiden dan gelombang yang dipantulkan. Gelombang insiden propgates dari sumber ke penerima akhir, sedangkan gelombang yang dipantulkan merambat dari ujung penerima menuju akhir pengiriman. Ini diilustrasikan pada Gambar. 2-3, di mana, berdasarkan konvensi, arus yang berjalan menuju generator dianggap negatif. Analisis yang ketat, serta data eksperimen, menunjukkan bahwa perjalanan ini.

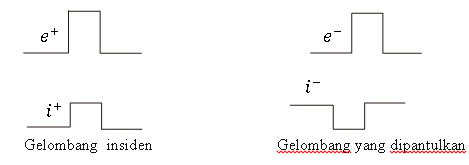

Gambar 2-3 gelombang tegangan arus.

Impedansi karakteristik dari beberapa jenis jalur traumatik diberikan dalam Bagian 1-2. Impedans ini tidak bergantung pada panjang garis atau beban dan merupakan fungsi dari parameter garis saja (yaitu, ukuran dan jarak konduktor dan jenis isolasi yang digunakan).

Untuk menunjukkan gelombang tegangan insiden oleh $e^+$ , yang merupakan gelombang yang bergerak dari sumber ke beban. Demikian pula, gelombang tegangan yang dipantulkan dapat dilambangkan dengan . Insiden dan pantulan gelombang ini masing-masing akan dilambangkan oleh $i^+$ dan $i^-$

Karena gelombang berjalan melihat impedansi karakteristik saluran transmisi, arus insiden terkait dengan tegangan insiden oleh relasinya

$i^+=e^+/z_0$

Arus yang dipantulkan dapat dinyatakan dalam bentuk tegangan pantulan a

$i^+=-e^-/z_0$

Jika garis diakhiri dengan impedansi yang memiliki nilai sama dengan impedansi karakteristik garis $( z_r= z_0)$ gelombang tidak akan melihat perubahan apapun ketika mencapai .terminasi, dan tegangan total dapat dianggap sebagai tegangan insiden (hal yang sama berlaku untuk saat ini). Dengan kata lain, tidak perlu ada refleksi, seperti yang dilakukan Ohm. hukum masih divalidasi. Yaitu, ketika $Z_R = Z_0,$

$(e_R^+)/(i_R^+ )=Z_R=Z_0$

Subscript R digunakan di sini untuk menunjukkan arus, tegangan, dan sebagainya, pada akhir yang berulang. Namun, jika impedansi beban tidak sama dengan impedansi karakteristik dari garis, gelombang lain harus diatur untuk memastikan bahwa hukum Ohm dipatuhi.

Tegangan pada beban dibagi dengan arus yang melalui itu harus sama dengan impedansi beban. Sejak

$(e_R^+)/(i_R^+ )=Z_R≠Z_0$

dalam hal ini, refleksi harus terjadi.

Pada saat penghentian harus kita miliki

$(total e)/(total i)=Z_R$

Kecuali $Z_R$ sama dengan $Z_R$ , gelombang insiden saja tidak memuaskan hubungan ini dan gelombang yang dipantulkan harus terjadi. Tegangan total dan arus pada beban dapat dinyatakan sebagai
$total e=e_R^++e_R^-$

$total i=i_R^++i_R^-=(e_R^+)/Z_0 -(e_R^-)/Z_0$

Mensubstitusikan persamaan (2-5) ke dalam persamaan (2-3), kita dapatkan

$(total e)/(total i)=Z_R=Z_0 (e_R^++e_R^-)/(e_R^+-e_R^- )$

Dari persamaan ini, hubungan antara tegangan yang dipantulkan dan tegangan insiden dapat ditemukan:

$(e_R^-)/(e_R^+ )=(Z_R-Z_0)/(Z_R+Z_0 )=Γ_R$

Demikian pula, dapat dibuktikan bahwa koefisien refleksi saat ini $( i_R^- / i_R^+)$ adalah negatif dari itu untuk koefisien refleksi tegangan. Beberapa contoh sekarang akan dipertimbangkan untuk mengilustrasikan konsep yang baru saja diuraikan. Semua saluran transmisi diasumsikan tidak memiliki lossless.

Gambar 2-7 Rangkaian masukan yang setara di t = 0

Tegangan insiden memiliki magnitude

$e^+=V Z_0/(Z_0+Z_0 )=V/2$

Koefisien refleksi pada ujung penerima memiliki nilai

Tegangan pantulan memiliki magnitudo

Bentuk gelombang ditunjukkan pada Gambar 2-8. Ujung penerima cocok, dan tidak akan ada refleksi lebih lanjut.

CONTOH 2-3

Baterai diterapkan ke saluran transmisi pada saat t = 0, seperti yang ditunjukkan pada Gambar 2-9. Deter menambang t dia bentuk gelombang di A, B, dan C. Asumsikan t₁ dan t₂ menjadi kali ia akan mengambil gelombang untuk melakukan perjalanan dari titik A ke B dan dari titik B ke C, masing-masing.

Solusi: Seperti dijelaskan dalam Contoh 2-2, tegangan besarnya V / 2 dimulai untuk bergerak ke bawah garis setelah menutup saklar. Ketika gelombang ini mencapai titik B, ia mengalami ketidaksesuaian, karena ia secara efektif melihat resistor shunting (R) sejajar dengan $Z_0$ dari bagian saluran transmisi yang terus berlanjut. Impedansi di poin B seperti yang terlihat oleh gelombang adalah $Z_0/2$ ; dan koefisien refleksi pada titik ini, dicatat oleh , adalah sama dengan

Gelombang yang dipantulkan dari titik ini akan memiliki nilai

Gelombang ini akan dipantulkan ke arah generator.

Gambar. 2-8 Bentuk gelombang pada saluran transmisi Gambar 2-7.

Gambar. 2-9 Gelombang langkah diterapkan ke saluran transmisi yang dipipil.

Tegangan total yang tersisa di titik B, yang juga akan mulai bergerak menuju beban

Baik penerima dan generator berakhir sesuai dan tidak akan ada lagi refleksi. Gambar 2-10 menunjukkan bentuk gelombang yang dihasilkan.

Kondisi atau kondisi tunak steady state akhir dapat diperiksa dengan memastikan saluran transmisi hanya berupa sepasang penghubung (Gambar 2-11). Tegangan listrik keluar

$V_dc=V_A=V_B=V_C=V×(Z_0/2)/(Z_0+Z_0/2)=V/3 volts$

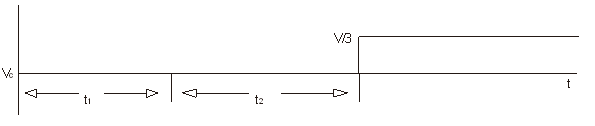

Gambar. 2-10 Bentuk gelombang pada saluran transmisi Gambar. 2-9.

Gambar. 2-11 Tegangan status stabil pada saluran transmisi Gambar 2-9

Dalam Contoh 2-2 atau 2-3, jika impedansi generator juga msama dengan garis, mul beberapa pantulan akan terjadi. Tegangan yang dipantulkan pada ujung generator akan melambaikan nilai

Dimana $e_S^+$ adalah tegangan yang dipantulkan kembali dari ujung penerima dan adalah koefisien refleksi generator akan hadir ke garis:

Gambar 2-12 mengindikasi urutan refleksi yang akan terjadi pada garis seperti itu, di mana subskrip kedua, setelah tanda kurung, merepresentasikan jumlah pantulan yang terjadi pada ujung masing-masing.

2-3 REFLEKSI DARI BEBAN REAKTIF

Mari kita sekarang mempertimbangkan kasus di mana gelombang langkah diterapkan pada garis lossless yang ditentukan dalam induktor (Gambar 2-13). Ketika ujung depan gelombang langkah tiba di beban, induktor muncul sebagai rangkaian terbuka, karena frekuensi yang ada di bagian gelombang ini sangat tinggi.seiring berjalannya waktu

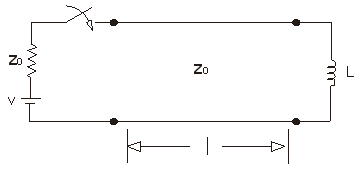

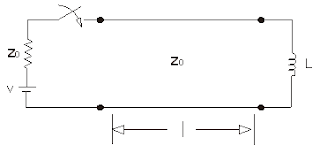

Gambar. 2-13 Saluran transmisi dengan beban induktif

Namun, gelombang langkah mengendap ke tegangan de dan induktor kemudian muncul sebagai pendek. Osiloskop melihat bentuk gelombang di ujung pengiriman seperti yang digambarkan pada Gambar 2-14. Penundaan pada Gambar. 2-14 adalah karena waktu perjalanan dari gelombang naik dan turun saluran transmisi.

Jika sebuah kapasitor membentuk beban, kebalikannya akan terjadi. Frekuensi tinggi hadir di tepi depan wavefront melihat reaktansi yang sangat rendah , sedangkan kondisi kemudian melihat impedansi yang sangat tinggi. Gambar 2-15 menunjukkan bentuk gelombang yang akan diamati pada input dari garis yang diakhiri.

2-4 REFLEKTURTIF DINI-DOMAIN

Banyak instrumen uji sekarang sedang diproduksi yang menggunakan tegangan step atau lonceng berbentuk lonceng untuk mendeteksi lokasi diskontinuitas dalam sistem transmisi. The Hewlett-Packard Model 1415A waktu-domain reflectometer (TDR), untuk

Gambar.2-14 Bentuk gelombang seperti yang terlihat pada masukan dari garis yang diakhiri secara induktif.

Gambar. 2-15 (A) Jalur transmisi dengan beban kapasitif; (B) Gelombang seperti yang terlihat pada titik A Gambar. 2 -15 (a).

Instance, menggunakan tegangan langkah naik-waktu 150 ps dan dapat menemukan kesalahan dalam jarak beberapa sentimeter. TOR ini menerapkan langkah tegangan ke sistem transmisi dan pantulannya diamati. Refleksi terjadi setiap kali langkah itu melibatkan suatu kesinambungan; refleksi ini ditambahkan ke gelombang insiden dan ditampilkan pada osiloskop katoda-ray-tabung. Waktu yang diperlukan untuk refleksi untuk kembali ke osiloskop menempatkan d iscontinuity.

Ketika kabel lossy panjang diuji dengan reflectometer waktu-domain, baik amplitudo dan bentuk refleksi diubah. Secara umum, waktu naik sangat rusak dan ukuran jarak agak dikaburkan. Kesalahan bias sangat berkurang jika jarak antara 10% poin di ujung ing memimpin dua pantulan digunakan daripada d istance antara puncak refleksi. Ini ditunjukkan pada Gambar. 2-16.

Gambar. 2-16 Refleksi pada garis yang hilang

Reflectometry domain Waktu hanya dapat berguna digunakan dalam sistem broad-band juga memiliki respon. Single waveguides konduktor, misalnya, tidak mengirimkan frekuensi di bawah ini cutoff frequency dan karena itu tidak dapat dianalisis dengan teknik ini.
