RESUME PLANE WAVES AND

WAVEGUIDES

Dua komponen gelombang EM adalah medan listrik (E) dan medan magnet (H). Keduanya adalah besaran vektor, sebagaimana ditentukan oleh tipe tebal, memiliki magnitudo, sudut fasa, dan arah. Di ruang bebas, gelombang EM bergerak dengan kecepatan tinggi (3 x 108 m / s). Di media lain ia bergerak dengan kecepatan

dimana c = kecepatan cahaya

€, = konstanta dielektrik relatif dari media

µ, = konstanta permeabilitas relatif dari media

Karena kesederhanaannya, pertama-tama kita akan membahas gelombang pesawat yang seragam. Gelombang bidang adalah pendekatan yang baik ke lapangan yang diamati pada titik yang cukup besar dari antena pemancar. Selain itu, sebagaimana akan kita bahas lebih rinci pada Bagian 7-5, gelombang yang merambat ke bawah pandu gelombang persegi dapat diasumsikan terdiri dari dua gelombang bidang, zigzaging di bawah panduan.

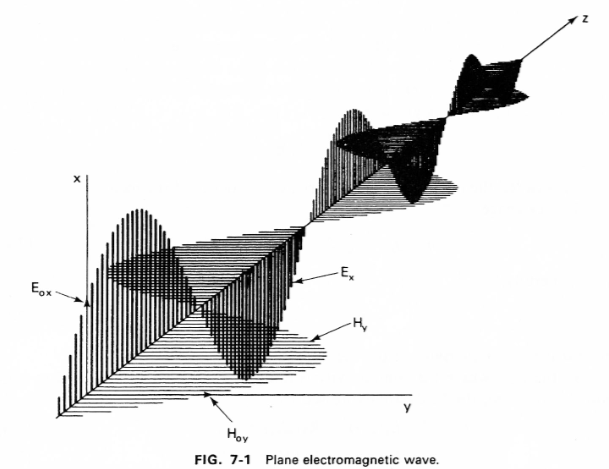

Fitur unik dari gelombang bidang adalah densitas dayanya tetap konstan ketika merambat. Gelombang bidang tidak memiliki variasi bidang dalam arah tegak lurus terhadap arah propagasi. Ilustrasi grafis dari gelombang bidang ditunjukkan pada Gambar 7-1. Gelombang seperti itu memiliki vektor medan listrik dan magnetis selalu pada sudut kanan satu sama lain dan keduanya sama-sama tegak lurus terhadap arah propagasi.

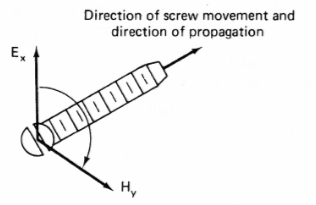

Arah propagasi diberikan oleh aturan sekrup tangan kanan.

Ubah vektor intensitas medan listrik ke vektor intensitas medan magnet sampai 90°, dan arah yang akan dipindahkan sekrup (yang sumbunya terletak pada arah propagasi) adalah arah propagasi. Gambar 7-2 mengilustrasikan prosedur ini. Untuk gelombang bidang yang diilustrasikan pada Gambar 7-1, bidang dapat dinyatakan dengan cara yang mirip dengan gelombang perjalanan pada saluran transmisi. Demikian,

di mana Ex mewakili komponen x dari medan listrik dan Hy mewakili y

komponen medan magnet. Kedua persamaan ini mewakili bidang perjalanan dalam arah + z. Bidang E dan H adalah jumlah vektor dan memiliki fasa puncak E 0 "e-JPz dan H 0,, e-JPz, masing-masing. Dalam arah x dan y tidak ada variasi di bidang apa pun. Hubungan antara listrik dan medan magnet juga unik dan diberikan oleh

di mana 17 disebut impedansi intrinsik atau karakteristik medium.

Di ruang bebas

Lebih umumnya,

dimana a adalah konduktivitas medium (S / m).

Dalam kasus di mana konduktivitas terbatas, ada juga konstanta atenuasi. Dalam hal ini, bidang ditunjukkan oleh

di mana y adalah konstanta propagasi dan diberikan oleh

Seperti dapat dilihat oleh persamaan sejauh ini, teori yang dibangun di sekitar jalur transmisi membawa ke masalah gelombang-pesawat dengan analogi langsung. Analogi antara saluran transmisi dan gelombang pesawat ditabulasikan pada Tabel 7-1. Lebih mudah menggunakan analogi ini daripada mempelajari kembali serangkaian rumus yang benar-benar baru.

CONTOH 7-1

Mari kita dapatkan propagasi konstan melalui mika, yang memiliki konduktivitas yang sangat kecil (menganggapnya nol). Untuk analogi transmisi-garis,

Substitusikan dalam untuk L dan C, µ dan €, masing-masing (dalam beberapa teks-r diberikan sebagai analogi untuk R, tetapi kami tidak akan menggunakannya),

Oleh karena itu, di mika

Kecepatan fase di mika diberikan oleh

7-2 Konduktor dan dielektrik

Ekspresi untuk konstanta propagasi dapat dinyatakan oleh

dari mana dapat disimpulkan bahwa

Dalam konduktor yang baik, oleh karena itu, kedua α dan β besar. Sejak atenuasi meningkat dengan frekuensi, di microwave dan radio frekuensi tingkat attenua tion dalam konduktor yang baik adalah sangat besar. Dengan demikian, untuk melindungi baik, baik μ tinggi dan σ tinggi diperlukan. Dari persamaan (7-14) kita dapat menyimpulkan bahwa untuk mendapatkan perisai yang baik, konduktor yang baik (σ tinggi) dengan permeabilitas konstan tinggi harus digunakan.

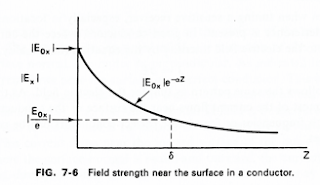

Istilah di RL dan RC sirkuit. Jika pada permukaan konduktor pesawat lapangan ada memiliki besarnya E0x lapangan dalam akan memiliki besarnya | E0x |= | E0x | еax. Hal ini ditunjukkan pada Gambar. 7-6. Kedalaman penetrasi (juga sering disebut efek kulit) didefinisikan sebagai yang mendalam di mana gelombang dilemahkan atau 37%dari nilainya di permukaan. Hal ini terjadi ketika besarnya lapangan mencapai | E0x | е-1.

7-3 KONDISI BATAS

Kondisi berikut berlaku untuk medan listrik dan magnet pada permukaan batas setiap

1. Komponen tangensial medan listrik kontinu di seluruh ndary bou. Hal ini dapat matematis dinyatakan sebagai

Ey 1= Ey2

di mana Ey 1 dan Ey2 represen t komponen sejajar dengan permukaan.seperti yang ditunjukkan pada Gambar. 7-7.

2. Komponen normal kerapatan fluks magnetik kontinu di perbatasan. Menggunakan simbol-simbol yang ditunjukkan pada Gambar. 7-7, ini dapat dinyatakan sebagai

3. Komponen tangensial medan magnet terus menerus di seluruh permukaan kecuali pada permukaan konduktor yang sempurna. Pada permukaan yang sempurnakonduktor, itu adalah terputus dengan jumlah yang sama dengan arus permukaan per u nit lebar. Hal ini dapat ditulis sebagai (dengan wilayah 2 menjadi konduktor yang sempurna)

Catatan

Ketika berhadapan dengan situasi yang memiliki simetri persegi panjang, sistem koordinat persegi digunakan untuk kenyamanan dan kesederhanaan. Dalam sistem ini tiga koordinat, x, y, dan z, saling tegak lurus seperti ditunjukkan pada Gambar 7-8. Rectangular Waveguide ditempatkan dengan tepat dalam sistem koordinat persegi panjang Karena medan listrik dan medan magnet adalah besaran vektor, maka notasi fungsional harus menunjukkan komponen yang dijelaskan. Kami akan menunjukkan semua komponen dengan subscript. Jadi Ex (x, y, z) menunjukkan komponen x dari medan listrik, yang dapat bervariasi dengan x, y, dan z. Kemudian, ketika mempertimbangkan waveguide silindris, sistem koordinat silinder akan diperkenalkan.

Saluran transmisi koaksial umumnya beroperasi dalam apa yang disebut mode electic transversal magnetik (TEM). Dalam hal ini medan listrik dan medan magnet tegak lurus atau melintang ke arah propagasi. Tidak ada komponen lapangan dalam arah aksial. Dalam kasus waveguides konduktor tunggal (hollow p ipes), mode ini tidak bisa ada; sebagai gantinya, baik TE (transverse electric) atau TM (transverse magnetic) mode dapat diberi energi. Dalam pengelompokan, sejumlah mode atau mode dapat ada, baik secara terpisah atau bersamaan. Juga, kedua mode bisa ada bersamaan, meskipun umumnya dihindari jika memungkinkan.

Di banyak publikasi Eropa, sebutan H dan E digunakan daripada TE dan TM. Penunjukan ini mengacu pada komponen aksial yang hadir daripada komponen melintang. Dalam kasus konfigurasi TE, medan listrik melintang ke arah propagasi. Menggunakan orientasi waveguide seperti yang diberikan pada Gambar 7-8, ini berarti bahwa mungkin ada komponen x dan y dari medan listrik E, tetapi mungkin tidak ada komponen medan listrik dalam arah propagasi (arah z) . Namun demikian, ada komponen medan magnet dalam arah z, dan ini adalah fitur yang digunakan orang Eropa dalam sebutan mereka. Di sisi lain, dalam konfigurasi TM, medan magnet harus melintang atau tegak lurus terhadap arah propagasi. Dalam hal ini ada komponen aksial dari medan listrik yang ada untuk mendefinisikan mode yang diperbanyak, dua subskrip ditambahkan ke sebutan ini, pasangan indeks m dan n; dengan demikian, sebutan TMm, n (Hm, n) dan TMm, n (Em, n) digunakan. Misalnya, mode TE23 mewakili medan listrik melintang yang memiliki m = 2 dan n = 3. Nanti kita akan melihat signifikansi dari nomor mode. Ekspresi umum untuk TEm ,. dan TM m ,. mode dalam panduan gelombang persegi panjang yang diberikan dalam Lampiran C. Persamaan ini diturunkan dari persamaan Maxwell dalam banyak teks medan elektromagnetik dasar. Dalam catatan ini kita akan mempertimbangkan beberapa detail mode TE10 yang sering disebut mode dominan (didefinisikan sebagai mode frekuensi terendah yang bisa ada di waveguide). Modus TE10adalah mode yang paling umum digunakan dalam waveguides. Untuk menentukan konfigurasi bidang yang sesuai, kami menetapkan m = I dan n = 0 dalam persamaan (C-1) dan (C-3) dari Appendix C. Dengan demikian, untuk mode TE10:

Konstanta fasa ini terkait dengan panjang gelombang pandu
