KARAKTERISTIK TRANSMISI STANDAR
1
Teks ini akan menjelaskan
tentang gelombang listrik dan mempunyai jenis gelombang lainnya. Gelombang
suara di udara, misalnya membentuk gelombang “longitudinal” dimana gerakan
partikel (udara) berada diarah gelombang.
Bentuk refraksi dan kondensasi dari partikel udara yang merambat dengan
kecepatan 330m/s pada suhu standar (0°C) dan tekanan (14,7 lb/in.2). kecepatan ini
meningkat dengan peningkatan tekanan udara dengan pengurangan kerapatan massa
medium.
2
Konduksi panas dalam
padatan juga menyebar sebagai gelombang. Gelombang thermal sesuai dengan jenis
saluran transmisi yang sangat kompresi, karena itu mengalami atenuasi yang
tinggi. Kecepatan
perbanyakan termal meningkat dengan konduktivitas tetapi menurun dengan panas
spesifik dan kepadatan massa medium.
Untuk mendapatkan perasaan di
mana atau kapan teori gelombang berjalan harus digunakan, kita harus
mendapatkan ekspresi untuk panjang gelombang (λ) gelombang. Untuk sinyal
sinusoidal kita mendefinisikan panjang gelombang sebagai jarak yang ditempuh
gelombang dalam satu siklus, atau periode. Di ruang angkasa, gelombang listrik
bergerak dengan kecepatan cahaya, c, yang sama dengan
c = 3 x 108 m / dtk
=
186.000 mi / dtk
Dalam satu periode, oleh karena
itu, jarak yang ditempuh sebuah gelombang (1 panjang gelombang)
Λ = kecepatan x
periode
= υ x T
= υ x 1 / f (1-1)
Dimana f adalah frekuensi sinyal.
Di ruang bebas, panjang gelombang akan sama dengan tp
Λ = c / f (1-2)
Panjang gelombang di ruang bebas
sekarang dapat ditemukan untuk beberapa frekuensi yang khas. Beberapa di
antaranya ditabulasikan pada Tabel 1-1. Jika kita mengasumsikan bahwa teknik
gelombang berjalan harus digunakan untuk jarak lebih dari 1/10 panjang
gelombang, jarak 3 mm pada 10 GHz woukd memerlukan penggunaan teknik ini,
sedangkan jarak yang sama pada 100 MHz tidak akan digunakan. Di sisi lain,
jarak 1 mi tidak signifikan pada frekuensi garis daya tetapi tidak dalam pita
siaran.
Dalam teks ini berbagai bentuk
propagasi dibagi menjadi beberapa divisi utama berikut:
1.
Saluran
transmisi: dua konduktor.
2.
Waveguides:
tunggal, berongga konduktor.
3.
Antena:
tidak ada konduktor dalam medium propagasi.
Aplikasi
|
Frekuensi
|
Wavelength
|
Power
translission
voice
|
60 Hz
1000 Hz
|
3000 mi
300 km
|
Broadcast
band
|
1 MHz
|
300 m
|
FM/TV
X-Band
Radar
|
1 0 0 MH z 10 GHz
|
3 m
3 cm
|
TABEL 1-1 Ruang-Wavelength Gratis
di Berbagai Frekuensi
Kedua pemancaran transmitor
memiliki tipe atenuasi eksponensial, \ V engan pandu gelombang yang memiliki
pelemahan lebih dari satu jalur transmission dengan panjang yang sama. Pernah,
menjadi terlalu besar pada frekuensi rendah (kurang dari 2 GHz). Antena nas
memiliki tipe inversi tipe-atenuasi karakteristik atenuasi, yang merupakan
advan tage untuk jarak yang lebih jauh.
Namun, mereka menjadi sangat tidak efisien pada frekuensi rendah. di mana
keterbatasan ukuran fisik antena ditemui.
Gambar
1 menunjukkan input relatif yang dibutuhkan untuk tiga mode transmission jika daya yang diterima tetap diperlukan
electric coaxial line memiliki kehilangan JO dB / 100 ft, a \ Vaveguide
memiliki J oss 0,5 dB / J OO ft, dan 120r-
3
Antena pemancar dan penerima yang
memiliki gain 1000 (30 dB) diasumsikan pada frekuensi operasi 2-GHz. Antena
memiliki jarak garis pandang yang khas. Dari pengamatan gambar jelas bahwa
untuk jarak transmisi yang pendek, waveguides dan jalur transmisi lebih
efisien, sedangkan untuk jarak yang lebih jauh, antena memiliki keunggulan yang
jelas dalam hal efisiensi.
1-2 TRANSMISI STANDAR
Dua
dari struktur pemandu gelombang adalah garis terbuka dua kawat dan saluran
koaksial. Garis-garis ini menyebarkan "mode utama," yang disebut
gelombang elektromagnetik transversal (TEM). Medan listrik (£) dan magnet (H)
selalu melintang ke arah propagasi gelombang. Jika garis-garis ini dioperasikan
pada frekuensi yang menyebabkan dimensi ayat trans menjadi bagian yang cukup
besar dari panjang gelombang dalam ukuran, yang lain, "mode yang lebih
tinggi" dapat diatur. Ini umumnya tidak diinginkan dan dihindari. Beberapa
jenis saluran transmisi yang lebih umum dibahas di bagian ini.
Karakteristik impedansi diberikan untuk setiap konfigurasi, dengan asumsi saluran transmisi
lossless. Signifikansi impedansi ini akan menjadi jelas nantinya. Cukuplah
untuk mengatakan pada saat ini bahwa itu mewakili impedansi input dari garis
panjang yang tak terbatas. Jalur Terbuka Dua-Kawat Garis terbuka dua kawat
(Gambar 1-2) mudah dibuat dan telah digunakan secara luas dalam industri
telepon di masa lalu, dan masih sangat banyak digunakan dalam industri tenaga
60-Hz. Impedans khasnya (Gambar 1-3) mudah disesuaikan dengan mengubah jarak.
Impedansi khas untuk garis-garis dielektrik udara berkisar dari sekitar 200
1-2
Tampilan melintang dari bidang jalur transmisi dua kawat terbuka.
4 Gambar 1-3 Karakteristik
impedansi saluran transmisi terbuka dan koaksial.
600. Saluran transmisi
"twin-lead" yang digunakan umumnya dalam koneksig penerima TV ke
antena memiliki struktur pendukung polietilen, menghasilkan impedansi
karakteristik keseluruhan 300.
Garis dua kawat adalah garis
seimbang di mana kedua garis memiliki impedansi yang sama terhadap tanah. Ini
berbeda dari garis koaksial, di mana biasanya perisai atau konduktor luar
berada di potensial bumi. Kerugian nyata dari jalur kawat terbuka adalah bahwa
bidangnya meluas jauh di luar garis. Ini menghasilkan kerugian radiasi yang
berlebihan pada frekuensi yang lebih tinggi. Garis-garis ini jarang digunakan
pada frekuensi di atas beberapa ratus megacycles.
Kabel koaksial
Garis koaksial (Gambar 1-4)
adalah dan garis tidak seimbang (konduktor luar biasanya di tanah) dan saluran
transmisi yang paling digunakan. Ia tidak memiliki kehilangan radiasi tetapi memiliki
kerugian tergantung dielektrik yang digunakan. Jika dielektrik udara digunakan,
hanya sedikit kerugian yang ditemukan dengan spacer dielektrik. Peringkat daya
gelombang kontinyu maksimum tergantung pada ukuran konduktor dan tegangan tembus
dielektrik di saluran transmisi.
Dielektrik yang umum digunakan
dalam jalur koaksial adalah polietilena dan belakangan ini adalah
politetrafluoretilen (Teflon). Konstanta dielektrik dari beberapa dielektrik
diberikan pada Tabel 1-2. Teflon memiliki kekuatan mekanis yang unggul dan
meleleh pada suhu yang lebih tinggi tetapi jauh lebih mahal dan kurang lentur.
Konstanta dielektrik ϵ sangat
erat kaitannya dengan kapasitansi dan karena alasan ini sering disebut
kapasitivitas. Unit-unit ini farad per meter dan memiliki nilai dalam ruang
bebas 1 / 36π × 10-9 F / m, yang umumnya dilambangkan dengan ϵo.

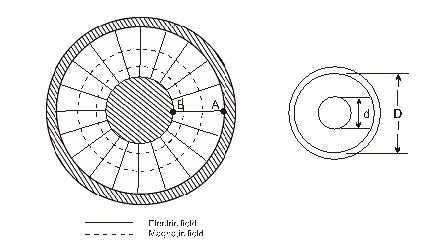

ARA. 1-4 Tampilan melintang dari
bidang saluran transmisi koaksial.
TABEL 1-2 Konstanta Dielektrik
dari Beberapa Dielectrics
Material
|
Frequency
(MHz)
|
Loss tangent,
τ
|
Relative dielectric constant,
ϵr
|
Comments
|
Polystyrene
|
100
1000
10,000
|
0.00007
0.0001
0.0004
|
2.6
2.6
2.5
|
Plastik. Kekuatan sedang. Rapuh tapi bisa dimatikan.
Mencair pada suhu tinggi.
|
Polyethylene
|
10,000
|
0.0004
|
2.3
|
Plastik. Mudah dipotong, tetapi tidak machinable;
biasanya dibentuk untuk membentuk. Mencair pada suhu tinggi
|
Teflon
|
10,000
|
0.0004
|
2.1
|
Tangguh, dapat dikerjakan, permukaan memiliki sifat
pelumas, karakteristik suhu tinggi yang baik.
|
Konstanta dielektrik menunjukkan
jumlah muatan yang dapat disimpan di dielektrik untuk tegangan yang diberikan. Konstanta dielektrik
relatif (ϵr) material didefinisikan sebagai rasio konstanta dielektrik material
terhadap konstanta dielektrik ruang kosong:
ϵr = ϵ / ϵ_0
(1-3)
Kehilangan daya dalam bahan
isolasi terkait dengan konduktivitas (σ) dari isolator. Untuk membuat ini
sedikit lebih berarti, sebuah isolator dapat dianggap sebagai hambatan listrik
dalam shunt dengan kapasitansi, seperti ditunjukkan pada Gambar 1-5.
Konduktivitas (σ) adalah kebalikan dari resistivitas (ρ)
Untuk insulator yang baik
konduktivitas akan menjadi kecil. Adaptasi diagram fase pemindahan iklan pada
Gambar. 1-5 (b), di mana fasor kehilangan didefinisikan sebagai :
Yang untuk mengurangi kecil
menjadi (tan )
Semakin rendah konduktivitas
(semakin tinggi resistivitas), semakin sedikit redaman yang akan dialami oleh
sinyal yang melewatinya. Semua hal juga mengalami kerugian yang nyata terhadap
konduktivitas sirip konduktor. Hilangnya ini genera lly kurang dari itu dari d
ielectric. Semua tipe com rnon dari transn1issi pada l ines mengalami
peningkatan perhatian dengan freq uency karena efek sk. "Karakteristik ion
ion dari salah satu jenis yang lebih baik dari koaksial diberikan dalam Gambar.
1-6. Garis ini memiliki dukungan isolasi pada bentuk atau pita heliks dari
bahan dielektrik.
Garis-garis
dielektrik udara ini sering kali sedikit ditekan untuk kembali ke gas itrogen
untuk mencegah masuknya kelembaban dan kontur lainnya dan untuk meningkatkan
tingkat kerusakan. Jenis garis ini digunakan dalam operasi pemancar listrik, di
mana daya yang hilang harus dijaga seminimal mungkin. Secara umum, kabel
berdiameter lebih besar digunakan untuk aplikasi daya tinggi (lihat Gambar
1-7), untuk menghindari tegangan rusak di bawah tegangan yang lebih besar.
Perhatian besar harus diambil ketika menginstal atau menangani jenis garis ini
untuk menghindari penghancuran, yang menghasilkan variasi dalam impedansi
karakteris garis. Beberapa pemilik menggunakan konduktor corru-gated untuk
meningkatkan fleksibilitas dan ketahanan untuk menghancurkan, sementara sl
meningkatkan atenuasi.
5
Karakteristik
Garis Transmisi Standar
Perhatian besar harus selalu
diambil ketika memasang konektor ke saluran untuk menghindari pengenalan
diskontinuitas yang mengakibatkan ketidakcocokan atau kerusakan tegangan dalam
aplikasi tegangan tinggi.
Balanced
Shielded Line
Untuk mendapatkan garis yang
seimbang dan juga untuk mempertahankan dari
kehilangan radiasi rendah, sepasang kawat yang terlindung dapat digunakan
(Gambar 1-8). Ini tentu meningkatkan biaya kabel.
Garis
Tri-Plate
Garis tri-plate ditunjukkan pada
Gambar. 1-9 terdiri dari konduktor strip yang dibatasi oleh bahan dielektrik,
yang, pada gilirannya, dibatasi oleh dua bidang tanah. Intensitas medan jatuh
dengan cepat dengan jarak dari strip konduktor. Garis-garis ini dapat
diproduksi menggunakan teknik foto-etsa standar dan digunakan untuk
menghubungkan komponen yang beroperasi hingga frekuensi 10 GHz.
Garis
Mikrostrip
Garis
transmisi mikrostrip diilustrasikan pada Gambar. 1-10 (a) terdiri dari
konduktor di atas bidang tanah tunggal. Dengan menggunakan substrat dielektrik
yang tinggi, medan elektromagnetik terkonsentrasi sangat erat di dekat
konduktor di wilayah ruang bebas. Karena beberapa garis bidang berada di luar
substrat, konstanta dielektrik yang efektif agak lebih rendah daripada
substrat. Sebuah dielektrik alumina, yang merupakan bahan keramik yang memiliki
konstanta dielektrik relatif sekitar 10, sering digunakan. Hasilnya adalah
rangkaian yang sangat ringkas yang bias
Kurang dari itu cahaya.
Kecepatannya sama dengan (dengan asumsi garis lossless)
v = c / √ (μ_r ϵ_r)
Dimana ϵ_r adalah konstanta
dielektrik relatif dan μ_r konstanta permeabilitas relatif. Konstanta
permeabilitas relatif adalah rasio permeabilitas material yang sedang
dipertimbangkan () terhadap permeabilitas ruang bebas (o = 4π × 10-7 H / m).
Seperti yang dapat diamati dari unit, konstanta permeabilitas tampaknya menjadi
tipe parameter induktif dan karena alasan itu kadang-kadang disebut
induktivitas.
Untuk sebagian besar bahan (tidak
termasuk senyawa besi) , dianggap 1. Ini terutama berlaku untuk plaktika,
digunakan sebagai dielektrik dalam saluran transmisi. Dalam keadaan seperti
ini,
v = c / √ (ϵ_r)
1.4 SELEKSI KARAKTERISTIK
IMPEDANSI
JUMLAH TRANSMISI COAXIAL
Untuk garis koaksial dengan
kerugian kecil, impedansi karakteristik hanya bergantung pada diameter
konduktor dan konstanta dielektrik medium antara silinder konsentris. Pemilihan
impedansi karakteristik tergantung pada parameter yang ingin dioptimalkan.
Untuk saluran koaksial dielektrik udara, misalnya, daya dukung daya maksimum
terjadi pada rasio diameter (D / d Gambar 1-4) 1,65, yang menghasilkan
impedansi karakteristik 30 Ω. Di sisi lain, jika kerusakan tegangan
dioptimalkan, rasio diameter 2,7 diperoleh, yang sesuai dengan impedansi
karakteristik 60 Ω.
Kedua kasus di atas memberikan
kerapatan arus dalam konduktor, yang sangat penting ketika mempertimbangkan
kerugian atenuasi. Redaman minimum dicapai ketika rasio diameter mencapai 3,6
atau impedansi karakteristik 77 Q. Gambar 1-12 menggambarkan secara grafis
bagaimana kapasitas daya pembawa, tegangan tembus, dan redaman bervariasi
dengan impedansi karakteristik koaksial-line. Impedansi 77 Q telah
distandarisasi hingga 75 Q dan sangat banyak digunakan seperti, misalnya, dalam
kabel RGI l / U dan konektor UHF. Jika seseorang mengisi ruang udara di
Gambar. 1-12 Variasi parameter
listrik dengan karakteristik impedansi dari saluran koaksial dielektrik udara.
 |
| Asprilla Rizki A |
 |
| Emalia Rizqy N |
 |
| Muhammad zidni |
 |
| Kholilatus saadah |
